FEM 有限元素分析

所有铸件结构皆通过 FEM 有限元素分析，具有设计最佳化，结构轻量化等优点，确保整机最佳的结构刚性

一体成型的铸件结构

具高效能加强肋的底座与立柱皆为一体铸造成型，并加上热流平衡设计，能满足长时间加工使用之需求

动柱式结构设计

兼具高刚性与轻量化特色的立柱结构，能提供头部充裕的支撑刚性，确保 X / Y / Z 轴向极佳的动态性能，有效缩短加工循环时间

高速、高精度轴向进给系统

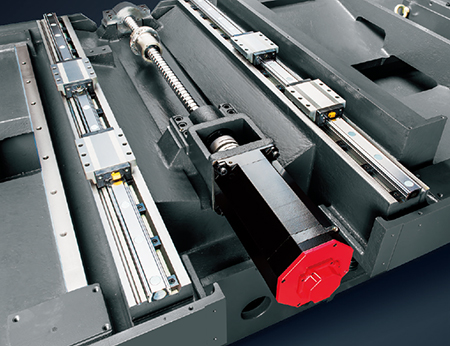

• X / Y / Z 三轴采用高速、低磨耗之滚珠型线性滑轨，提供最佳的控制性与移动效率
• 伺服马达直结驱动 C3 等级精细导程滚珠导螺杆，确保高精密轮廓曲线的加工能力
• 可选配高解析度 HEIDENHAIN 光学尺

高刚性主轴头

• 高刚性之头部与鞍座经最佳化支撑设计，即使 Z 轴长行程悬伸切削，亦能维持优异的加工精度

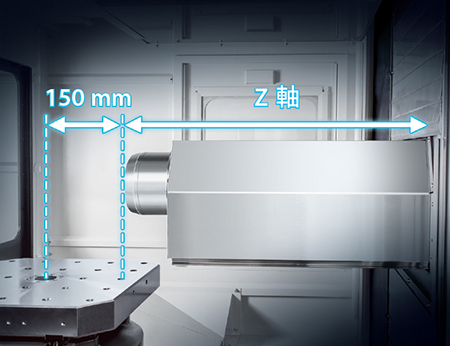

• 主轴端面至工作台中心之最短距离仅 150 mm，让本系列能以较短的刀具进行各种加工任务，进而提高加工刚性
