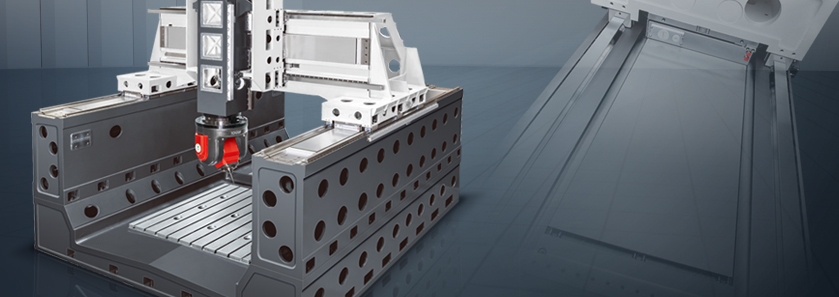

高剛性結構

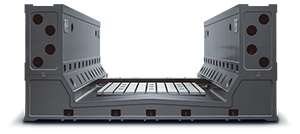

U 型四軌底座
• 高剛性 U 型鑄件底座具備較大的防震阻尼與極低的變形量，能提供所有軸向動件在高速進給條件下優異的基座剛性
• X 軸採用四線軌及十二組滑塊的高規格配置，並以大跨距設計達成軸向最大的強度與精度

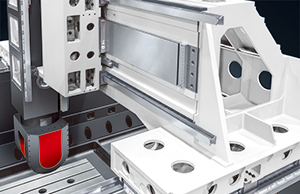

一體式箱型橫梁
• 高張力橫樑採用箱型結構搭配特殊加強肋的輕量化設計，能提供重切削時所需的結構剛性、減少高速進給條件下的軸向負荷，有效避免移動遲滯現象
高剛性滾柱線軌
• 三軸軌道採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
對稱式雙伺服驅動
• Z 軸採用對稱式雙螺桿、雙伺服馬達驅動設計，能提供極佳的軸向動態響應，抑制熱變位與降低不平衡力矩的產生，確保加工精度與重切削能力
超高剛性主軸頭
• 大尺寸鞍座配合頭部兩側各三滑塊的六點支撐設計，即使 Z 軸長行程懸伸切削，亦具備優異的加工精度 • 頭部本體以多層箱型結構輕量化設計，剛性高，散熱效果極佳，有效滿足長時間精密切削的作業需求
高可靠度刀具自動交換系統
• 24T / 30T 鏈式刀庫設計，換刀時主軸軸承不承受力量，有效確保主軸壽命
• 全閉式鈑金設計將刀庫與加工區域完全隔離，刀庫門僅於換刀時自動開啟，有效避免切屑汙染刀具，確保換刀重複精度
