义大利制高性能二轴头
主要本体结构采用高张力 GGG40 级球墨铸铁铸造成型，特别匹配二轴头受力复杂的应用特性
先进的 B/C 轴结构• 采用三个高速、零背隙的直驱式马达 ( DD Motor ) 驱动，提供超大的扭矩输出
• 超高刚性交叉滚柱轴承设计，能轻易承受各种方向的轴向负荷、径向负荷及力矩负荷
• 标准配备碟式油压刹车系统，作动反应灵敏、散热性佳，完全满足高频率刹车的使用需求
• 搭载高解析度绝对式解码器，确保极致的加工精度
| B 轴 | C 轴 | |
|---|---|---|
| 最高转速 | 50 rpm | 50 rpm |
| 最高加速 | 30 rad/sec² | 30 rad/sec² |
| 最大扭矩 | 1,400 Nm | 1,300 Nm |
| 夹持扭矩 | 4,000 Nm | 4,000 Nm |
| 定位精度 | ± 3 arc.sec | ± 3 arc.sec |
| 旋转角度 | ± 100° | ± 240° |
高刚性对称式叉型结构
低干涉量的紧凑外型设计

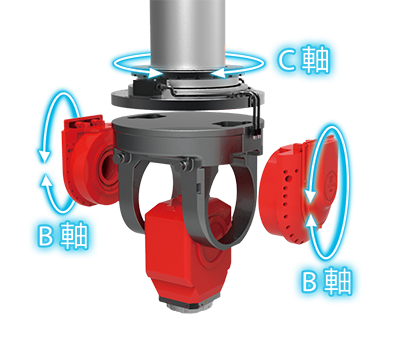

大扭矩直驱式马达驱动
全系列主轴可于开机十分钟内迅速达成稳定的加工条件，即使长时间连续加工，主轴变形量仍可维持于 0.01 mm 内
模组化的主轴系统

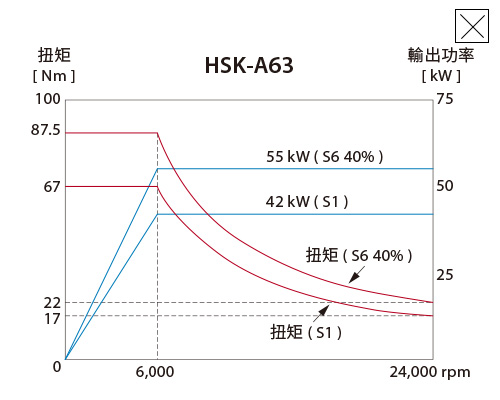

TCH-20F 二轴头
24,000 rpm 高速内藏式主轴 ( HSK-A63 )
![[+]](../../../../images/milling/5axis/rg5/spindle/Modular spindle system_TCH-20F_s.jpg)
![[+]](../../../../images/milling/5axis/rg5/spindle/TCH-20F_s.jpg)

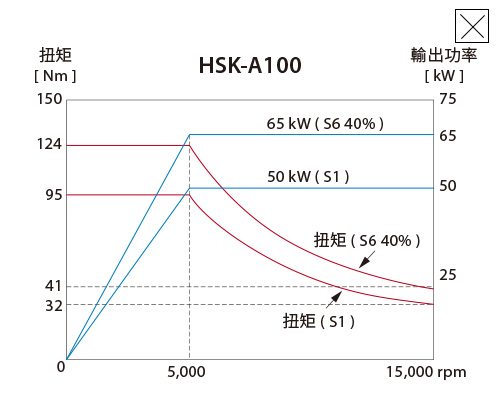

TCH-20F-A 二轴头
124 Nm 高扭力输出内藏式主轴 ( HSK-A100 )
![[+]](../../../../images/milling/5axis/rg5/spindle/Modular spindle system_TCH-20F-A_s.jpg)
![[+]](../../../../images/milling/5axis/rg5/spindle/TCH-20F-A_s.jpg)
严格的品质管制
1. 几何精度校验 ( 花岗岩 1m x 1m )
2. 3D 精度校验 ( B : ±90° / C : ±180° )
